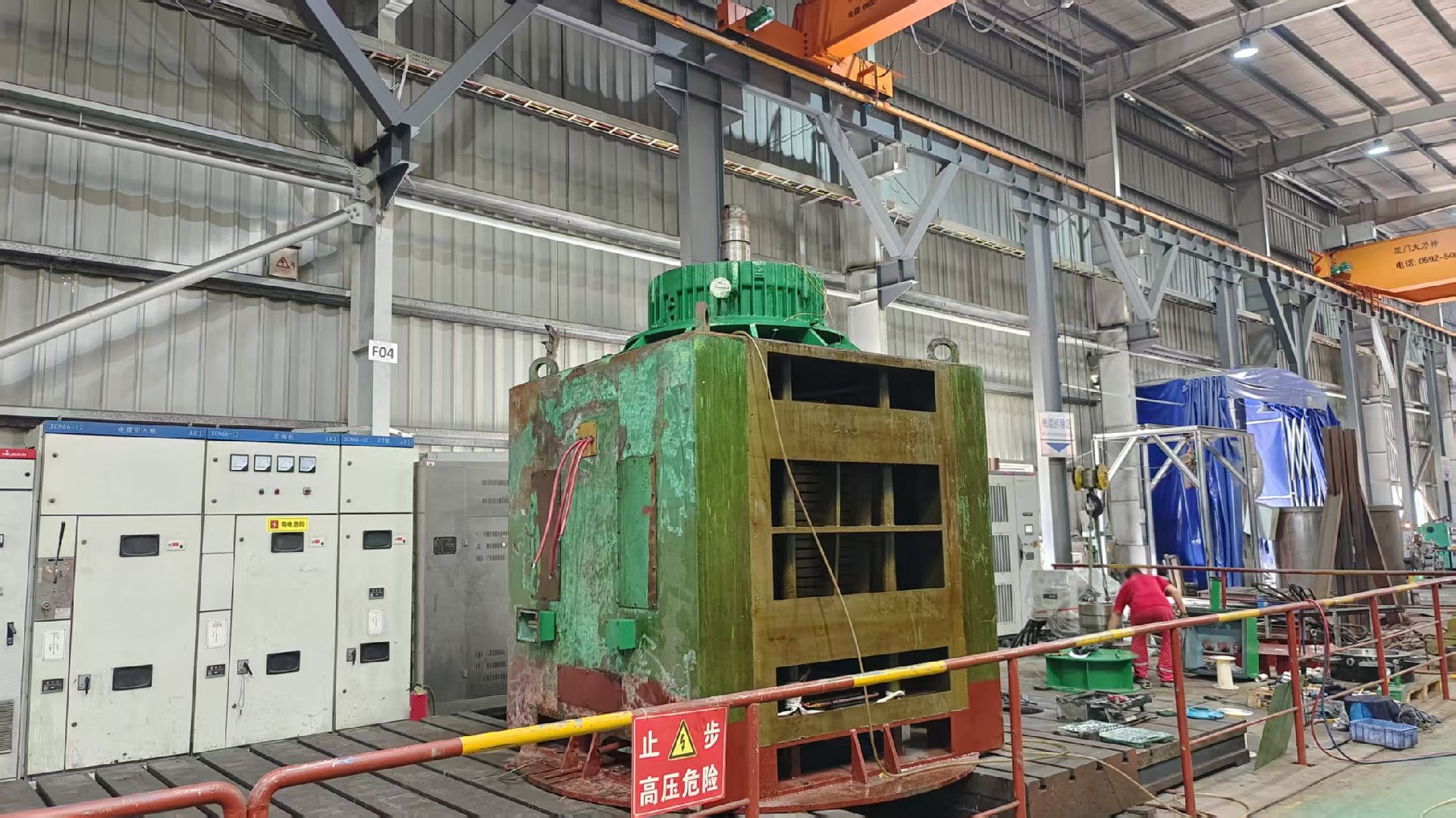

某大型電站1250KW立式高壓電機因工藝升級需要，需從單速運行改造為雙速運行。這一改造項目不僅涉及電氣系統的重新設計，還需要對機械結構進行相應調整。環宇通機電憑借20年高壓電機維修經驗，成功完成了此次技術改造。

技術改造難點分析

此次雙速改造面臨多項技術挑戰。首先，立式電機結構特殊，其軸向受力與徑向受力分析與臥式電機存在顯著差異，在轉速變化時需重新校核軸承的選型與潤滑系統。其次，高壓電機絕緣等級要求高，繞組設計需要滿足兩種轉速下的電磁負荷要求。此外，電機散熱系統需要重新計算，確保在兩種轉速下都能有效控制溫升。最后，電機基礎與聯接部分需要適應轉速變化帶來的振動特性改變。

核心技術解決方案

在繞組設計方面，采用了新型的變極繞組方案。通過精確計算電磁參數，確保在兩種轉速下都能實現最佳運行效率。繞組采用H級絕緣材料，真空壓力浸漆工藝處理，確保絕緣強度達到10kV等級要求。繞組端部采用特殊綁扎工藝，增強了機械強度，以承受轉速切換時的沖擊。

軸承系統的改造是本次項目的關鍵。針對立式電機的特殊結構，選用了重型角接觸軸承組合方案。軸承游隙經過精密計算，采用C4組游隙以適應溫度變化。潤滑系統升級為強制潤滑，配備油液監測裝置，實時監控軸承運行狀態。軸承座進行了加強設計，確保在轉速突變時的結構穩定性。

冷卻系統的改造同樣重要。保留了原空-空冷卻系統，增加了獨立控制的風機系統。在低速運行時采用自然冷卻為主，高速運行時啟動輔助風機。冷卻風路經過CFD流體仿真優化，確保在不同轉速下都能實現有效散熱。溫度監測點從原來的6個增加到12個，實現對電機溫度的全面監控。

改造實施過程

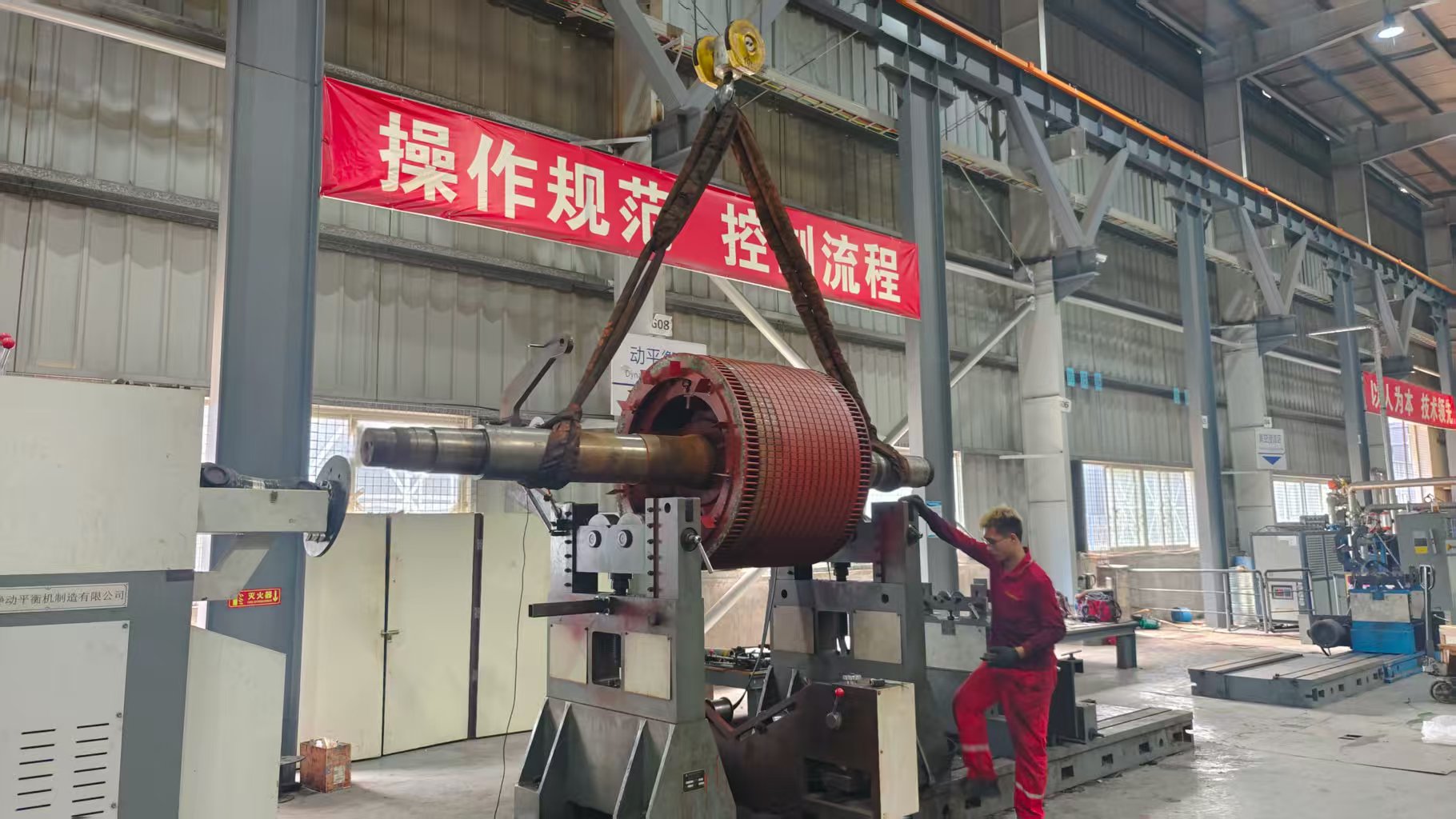

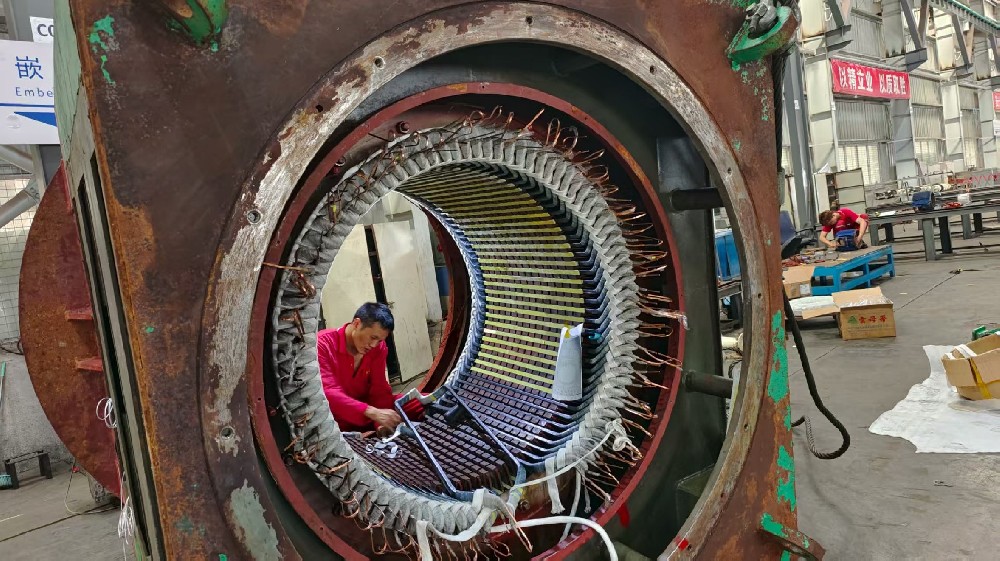

改造過程嚴格按照預定方案執行。首先對電機進行解體檢測，記錄原始數據。然后進行繞組拆除，使用熱拆法保護鐵芯完整性。新繞組采用云母帶絕緣，真空壓力浸漆處理，確保絕緣性能。軸承室進行精密加工，保證尺寸精度。組裝過程中使用激光對中儀，確保電機軸線對中精度達到0.02mm以內。

在電氣控制部分，增加了智能切換系統。該系統可以平滑實現兩種轉速間的轉換，避免電流沖擊。配備完善的保護裝置，包括差動保護、過流保護、溫度保護等?？刂葡到y(tǒng)還具備遠程監控功能，可以實時監測電機運行參數。

調試與測試結果

改造完成后進行了全面測試?？蛰d試驗數據顯示，兩種轉速下的振動值均低于2.0mm/s，優于國家標準。溫升試驗表明，在額定負載下，繞組溫升控制在65K以內。效率測試結果顯示，兩種轉速下的效率均達到96%以上，節能效果顯著。經過72小時連續試運行，電機各項參數穩定，達到設計要求。

預防性維護建議

為確保電機長期穩定運行，建議建立專門的維護制度。每月檢查振動數據和軸承溫度，每季度檢測絕緣電阻，每年進行全面的預防性試驗。特別注意潤滑系統的維護，定期更換潤滑油并清洗油路。建立運行檔案，記錄每次檢修數據和運行參數，為預測性維護提供依據。

改造效益分析

此次改造帶來的效益十分顯著。首先，設備適應了新的工藝要求，提高了生產效率。其次，雙速運行實現了顯著的節能效果，預計每年可節約電費約30萬元。此外，設備可靠性得到提升，預計使用壽命延長8-10年。改造費用僅為新購設備成本的40%，投資回收期不到兩年。

環宇通機電在此次改造中展現了強大的技術實力。從方案設計到實施完成，僅用時25天，比預定工期提前5天。項目完成后，還提供了為期兩年的技術支持服務，確保設備穩定運行。這一成功案例為類似的大功率電機改造提供了寶貴經驗。
